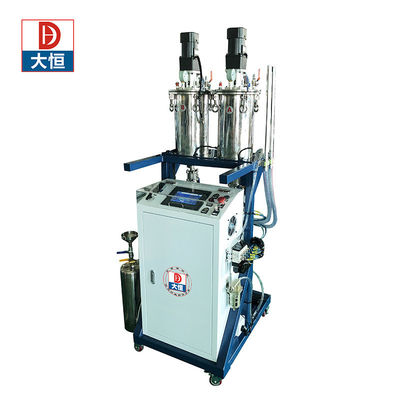

Θερματικά αγωγικές ενώσεις ψεκασμού Δυναμική μέθοδος ανάμειξης Ψηλή εγκατάσταση



Όλο και περισσότεροι συναρμολογητές στρέφονται σε δύο συστατικά κόλλες για βελτίωση της ποιότητας, της παραγωγικότητας και της αποτελεσματικότητας. Εποξικά, σιλικόνες, ουρετάνια και άλλες κόλλες έχουν μια σειρά από ιδιότητες που συχνά δεν είναι διαθέσιμες σε υλικά με ένα μόνο συστατικό.

Τα διμερή κόλλες μπορούν να προσφέρουν ταχύτερο χειρισμό και χρόνο σκληρύνωσης και ποικίλες συνθέσεις για να καλύψουν έναν αυξανόμενο αριθμό εφαρμογών.Ο ρυθμός θεραπείας και τα χαρακτηριστικά θεραπείας ελέγχονται κυρίως από τη χημική, ενώ οι μονοσυστατικές συγκολλήσεις βασίζονται σε κάποιο μέρος του περιβάλλοντος για την κάλυψη.

Συνήθως, το κόστος υλικού ενός διπλού συστατικού είναι υψηλότερο, αλλά τα οφέλη όσον αφορά το ποσοστό κάλυψης, την αντοχή των δεσμών και την ευελιξία εφαρμογής υπερτερούν της διαφοράς κόστους.οι δύο-μέρος κόλλες προσφέρουν μεγαλύτερη διάρκεια ζωής, χωρίς αρνητικές επιπτώσεις στις ποιότητες των επιδόσεων.

Τα δύο μέρη μπορούν συνήθως να επιτύχουν ιδιότητες που δεν μπορούν να επιτύχουν τα μονοσυστατικά υλικά, όπως συρρίκνωση, θερμοκρασία δωματίου, ικανότητα μεταφοράς θερμότητας, ηλεκτρική μόνωση,η χημική συμβατότητα και η προσκόλληση είτε δεν είναι διαθέσιμες είτε δεν είναι τόσο επιθυμητές σε ένα μονόμετρο κόλλημα.

Τι είναι το Meter-Mix;

Στον κόσμο της συγκόλλησης, του γεμίσματος και της ενσωμάτωσης, ο όρος "μετρικό μείγμα" αναφέρεται στη διαδικασία και το υλικό που απαιτείται για την ακριβή διαχείριση, ανάμειξη,και διανέμει πολυμερή υγρά με αυτοματοποιημένο τρόποΣυχνότερα στην ηλεκτρονική και βιομηχανική διανομή, η διανομή μετρητή-μείγματος βασίζεται στην επεξεργασία ενός 2-μέρους κόλλου που παρέχεται ως βασικό συστατικό συν ένα σκληροποιητικό συστατικό που,όταν αναμιγνύονται στον κατάλληλο όγκο και μερίδα προκαλούν μια χημική αλυσιδωτή αντίδραση που ξεκινά τη διαδικασία στεγνώσεως του μείγματοςΟ χρόνος αντίδρασης μπορεί να διαρκέσει από λίγα λεπτά έως ώρες ή ακόμη και ημέρες πριν από την επίτευξη της τελικής σκληρότητας. the end user should be aware of the specified "pot life" as this is the duration of time where the mixture can be used before the viscosity (or thickness of the liquid) increases beyond its usable stateΣτην αυτοματοποιημένη διανομή, όταν ένα μείγμα αλλάζει την ιξώδες του μόνο κατά 5-10%, αυτό μπορεί να έχει αρνητική επίδραση στη συνέπεια και την επαναληπτικότητα της διαδικασίας.Πρέπει να γίνει προσεκτικός προγραμματισμός για να προσδιοριστεί ο κατάλληλος εξοπλισμός μέτρησης και διανομής.

Συστήματα διανομής μείγματος μετρητών

ΙΙ.Κύρια λειτουργία:
1.Αυτόματη μέτρηση και ανάμειξη
2- Εγχειρητική κόλληση
3.Αυτοασυναγερμός για έλλειψη υλικού ή πλήρες υλικό
4.Συντελεστής συγκόλλησης και ποσότητα ρυθμιζόμενη
5.Αυτοκαθαρισμός
6.Αποσπάνιση δεξαμενής κόλλης με κενό (προαιρετική)
7.Μπορούν να θερμαίνονται βαρέλια κόλλης, αντλία μέτρησης, σωλήνας κόλλης (προαιρετικό)



Κατάλληλο υλικό:Για την αδιάβροχη, κόλλα, σταθερή, διμερή κόλλα.
Όπως:Κρυστάλλινη ή λιγότερο πρόσθετη κόλλα -- Σιλικόνη, επωξικό, πολυουρεθάνιο (PU), κλπ.
Εφαρμογές:Προϊόντα LED, Εργατεχνία, Ηλεκτρονικά εξαρτήματα
Όπως:Φωτοβολταϊκός διακόπτης, φωτοβολταϊκός μετατροπέας κλπ.

Εφαρμογές μετρητών-μείγματος

Οι αντιδραστικές κόλλες δύο τμημάτων, όπως τα επωξικά και τα ακρυλικά, κερδίζουν έδαφος στη βιομηχανία αυτοκινήτων, σε μεγάλο βαθμό εις βάρος των συστημάτων που χρησιμοποιούν διαλύτες.όπως οι πίνακες των θυρών και η εσωτερική διακόσμησηΟι συνδυασμοί μεταξύ των υλικών που χρησιμοποιούνται για την εξοικονόμηση καυσίμου και την ασφάλεια κατά των συγκρούσεων, οι συγκολλητικές ύλες κερδίζουν όλο και μεγαλύτερη αποδοχή.Οι διττές κόλλες είναι συνήθως φθηνότερες και έχουν συγκρίσιμες ή καλύτερες επιδόσεις από τις μηχανικές συνδέσεις ή τη συγκόλληση.

Η βιομηχανία ηλεκτρονικών συσκευών χρησιμοποιεί επίσης μια μεγάλη ποικιλία πολυσυστατικών συγκολλητικών.χρήση υλικού προστασίας του περιβάλλοντος ή ηλεκτρικής μόνωσης δύο τμημάτωνΗ σύνδεση με φλιπ-κλιπ και η οπτική ίνα βρίσκονται επίσης στην αιχμή της τεχνολογίας των πολυσυστατικών συγκολλητικών.

Οι κατασκευαστές ιατροτεχνολογικών προϊόντων χρησιμοποιούν κολλήματα πολλαπλών τμημάτων για την συναρμολόγηση συσκευών παρακολούθησης, επιφανειών υποστήριξης ασθενών, εμφυτευμάτων ασθενών και άλλων προϊόντων όπου απαιτείται καθαρή και αξιόπιστη σύνδεση.Άλλοι σημαντικοί χρήστες υλικού δύο μερών είναι οι κατασκευαστές καλωδίων, συναρμολογητές διήθησης και κατασκευαστές γιοτ.

Τα συστήματα μέτρησης-μείγματος επιτρέπουν στους συναρμολογητές να μετρούν σωστά την ποσότητα των υλικών Α και Β για να επιτύχουν τη σωστή αναλογία.

Μια σύνθεση αυτοκόλλησης 2 συστατικών μπορεί να επιλεγεί έναντι ενός αυτοκόλλητου 1 μέρους λόγω των πλεονεκτημάτων απόδοσης, όπως οι σύντομοι χρόνοι επένδυσης, η βελτιωμένη αντοχή ή η βελτιωμένη προσκόλληση.Μία από τις πιο ευρέως χρησιμοποιούμενες εφαρμογές του εξοπλισμού μίγμα μέτρησης είναι στη διαδικασία βάζου όπου ένα περίβλημα με μια πλακέτα κυκλώματος γεμίζει σε ένα ορισμένο επίπεδο για την προστασία των ηλεκτρονικών από την υγρασίαΓια την προστασία των μικρών ηλεκτρονικών αισθητήρων που χρησιμοποιούνται στην ιατρική ή την αυτοκινητοβιομηχανία, μπορεί να εφαρμοστεί μια μέθοδος βούρτσωσης.ή χρησιμοποιούνται για την πλήρωση μεγαλύτερων συσκευών, όπως οικισμών ελεγκτών κινητήρων, οθόνες πλατφόρμας βίντεο LED, ή ηλεκτρικές μπαταρίες. A potting process can be a simple bench top configuration where an operator may position a housing underneath a nozzle then step on a foot pedal to initiate the dispense into a single location for given amount of time or preset volumeΣε αυτή την περίπτωση, η ιξώδεςτητα του υλικού είναι αρκετά χαμηλή ώστε να ρέει ελεύθερα σε όλες τις απαιτούμενες περιοχές.

More intricate 2-component dispensing applications may require a multi-axis robot to drive a nozzle along a pre-programmed path to apply very small beads or deposits of adhesive to bond a mobile electronic assembly, ή να εφαρμόσει με υψηλή ακρίβεια σε μια μονάδα ελέγχου κινητήρα αυτοκινήτου διάφορες ποσότητες υλικών θερμικής γέμωσης κενών.Άλλες εφαρμογές ακρίβειας μπορεί να περιλαμβάνουν την τοποθέτηση εξαρτημάτων σε πλακέτα κυκλώματος ή την διάθεση ενσωματωτικού σε εκτεθειμένα δεσμά σύρματοςΣε αυτές τις εφαρμογές,η αυτοματοποίηση πρέπει να λαμβάνεται υπόψη για την εφαρμογή συγκολλητικών μεσαίας έως υψηλής ιξώδους σε κατάλληλη ταχύτητα ροής και σχήμα, προκειμένου να εφαρμοστεί επιτυχημένη διαδικασία στην παραγωγή.

Βιομηχανίες που χρησιμοποιούν εξοπλισμό μέτρησης-μείγματος

• LED
• Βιομηχανική
• Στρατιωτικός
• Αεροδιαστημική
• Επικοινωνίες
• Αυτοκινητοβιομηχανία
• Καταναλωτικά Ηλεκτρονικά
• Ιατρικές συσκευές

Τα Βασικά

Το υλικό που χρησιμοποιείται για τη μέτρηση των υλικών δεν πρέπει να ζυγίζεται ή να μετράται.το μηχάνημα διασφαλίζει τη σωστή αναλογία και τα αναμεικτικά που συνδέονται με το μηχάνημα διασφαλίζουν τη σωστή ανάμειξη χωρίς παγίδευση αέρα που παρατηρείται με την χειροκίνητη ανάμειξη.

Οι δεξαμενές μπορούν να ποικίλλουν σε μέγεθος από τόσο μικρό όσο μια σύριγγα όταν διανέμονται σφαιρίδια μεγέθους εκατομμυρίου έως βαρέλια για συστήματα τροφοδοσίας που διανέμουν όγκους μεγέθους λίτρου.Οι τεχνολογίες αντλίας μέτρησης ποικίλλουν και πρέπει να επιλεγούν ανάλογα με την επιθυμητή ροή και τον τύπο του μέσου διανομής.Η βαλβίδα διανομής και η συσκευή ανάμειξης συνδυάζονται συνήθως σε μια ενιαία μονάδα, αλλά η κάθε μία από αυτές διαδραματίζει τον δικό της ρόλο στην παροχή των κατάλληλων ελέγχων διανομής και ανάμειξης κάθε συστατικού υγρού.

Αντλίες μέτρησης

Πολλοί τύποι αντλιών είναι διαθέσιμοι για την ακριβή μετακίνηση υγρών, αλλά δεν υπάρχει πραγματική τεχνολογία "ένα μέγεθος ταιριάζει σε όλα" που να πληροί όλες τις απαιτήσεις ικανότητας για όλες τις διαδικασίες διάθεσης.Υπάρχουν πολλοί παράγοντες που διαδραματίζονται κατά την περιγραφή ενός συστήματος μέτρησης-μείγματος όπως:: επιθυμητή ταχύτητα ροής, ταχύτητα κάλυψης της μικτής σύνθεσης, περιεχόμενο και είδος (εάν υπάρχει) γεμιστήρα, ιξώδες, αναλογία μείγματος και προϋπολογισμός της διαδικασίας.

Μηχανήματα

Προοδευτική κοιλότητα

Οι προοδευτικές αντλίες κοιλότητας χρησιμοποιούν συνδυασμό rotor-stator, όπου ένας ελικοειδής ρότορας περιστρέφεται μέσα σε μια τυλιγμένη σφραγίδα που περιέχει έναν αριθμό κοιλότητας.Καθώς ο ρότορας περιστρέφεται μέσα σε μια τυποποιημένη σφραγίδα που περιέχει μια σειρά από κοιλότητεςΚαθώς ο ρότορας περιστρέφεται, το υγρό μέσα σε κάθε κοιλότητα ωθείται προς την έξοδο του συγκροτήματος.η ταχύτητα περιστροφής θα επηρεάσει άμεσα την ταχύτητα εξόδου της αντλίας με μια πολύ γραμμική σχέσηΓια παράδειγμα, αν ο ρότορας διπλασιαστεί, η ροή θα διπλασιαστεί επίσης.

Σύμφωνα με το σχεδιασμό, κάθε κοιλότητα στο εσωτερικό του στατήρα θα λυγίζει καθώς ο ρότορας περιστρέφεται για να επιτρέψει στο υγρό να προχωρήσει προς τα εμπρός με κάθε περιστροφή και στη συνέχεια να ξανασφραγιστεί.Η συνεχής περιστροφή της αντλίας παρέχει συνεχή διανομή χωρίς περιορισμό στο μέγεθος του σφαιριούΟ ευέλικτος σχεδιασμός της σφραγίδας επιτρέπει τη χρήση υγρών με ορισμένα υλικά πλήρωσης χωρίς να επιβάλλεται υψηλό επίπεδο κοπής που θα μπορούσε να αλλάξει τις ιδιότητες του υγρού ή να θρυμματίσει μεγάλα σωματίδια πλήρωσης.Ο προοδευτικός σχεδιασμός της αντλίας επιτρέπει την επεξεργασία υγρών χαμηλής έως μεσαίας/υψηλής ιξώδουςΈνα παράδειγμα υγρού για ένα σύστημα προοδευτικής κοιλότητας μπορεί να είναι μια ακρυλική ή ουρεθάνικη κόλλα με γυάλινες χάντρες διαχωρισμού σε όλη την περιοχή.

Μείξη & Διανομή & Σκεύη & Δοσολογία

Ο μικτήρας μπορεί να είναι είτε στατικός είτε δυναμικός. Μηχανές για την παραγωγή ηλεκτρικών συσσωρευτών Περιέχουν σταθερά, γεωμετρικά διαμορφωμένα στοιχεία που λειτουργούν ως συσκευές διαίρεσης ροής και δημιουργίας ενέργειας κοπής για τα υλικά που ταξιδεύουν μέσα τους.Οι στατικοί αναμεικτες είναι συνήθως πλαστικοί ή μεταλλικοίΔουλεύουν καλά αν η αναλογία και το εύρος ιξώδους των δύο υλικών που πρέπει να αναμειχθούν δεν είναι πολύ μεγάλα.

Οι στατικοί αναμεικτες λειτουργούν ως αναμεικτες σε γραμμή - τα συστατικά που πρέπει να αναμειχθούν αντλούνται μέσω του αναμεικτή και βγαίνουν στο τέλος εντελώς αναμειγμένα.Μπορούν να χρησιμοποιηθούν τόσο με μηχανές δύο εξαρτημάτων όσο και με εφαρμογές φυσίγγων.

Μόλις τα υγρά παραδοθούν με την κατάλληλη αναλογία και ταχύτητα, τα 2 συστατικά πρέπει να αναμειγνύονται για να ξεκινήσει η διαδικασία θεραπείας.Δύο συστατικά συγκολλητικών συστατικών αναμιγνύονται συνήθως λίγο πριν από το σημείο εφαρμογής χρησιμοποιώντας μια βαλβίδα με έλεγχο ενεργοποίησης / απενεργοποίησης που συνδυάζεται με ένα αναμιγνυτικό στοιχείο μιας χρήσηςΥπάρχουν διάφορες βαλβίδες διαθέσιμες με διάφορες ταχύτητες ροής, αλλά γενικά υπάρχουν 2 μέθοδοι ανάμειξης: στατική ή δυναμική ανάμειξη.

A static mixing valve utilizes a static mix tube attached to the outlet of the fluid body to channel the 2 fluid components along a number of helical or stepped elements molded together in an alternating pattern and fixed inside of a plastic tubeΤα στοιχεία ευθυγραμμίζονται με τέτοιο τρόπο που δημιουργεί μια πορεία ροής που αναγκάζει τα 2 συστατικά μαζί να αναμιγνύονται συνεχώς καθώς το υγρό ταξιδεύει μέσα από τον σωλήνα.

Διατίθενται μια μεγάλη ποικιλία στατικών αναμεικτών. Ο σωστός αναμεικτήρας επιλέγεται με βάση τον ρυθμό ροής του συστήματος, την ιξώδεςτητα του υγρού και τη διάρκεια ζωής του μείγματος.Η επιλογή ενός μείκτη με λίγα στοιχεία θα έχει ως αποτέλεσμα την ακατάλληλη ανάμειξη των υλικών και την κακή σκληρότητα και/ή προσκόλληση, ενώ η επιλογή ενός μείκτη που έχει πάρα πολλά στοιχεία μπορεί να προκαλέσει πρόωρη σκληρύνωση της κόλλας στο εσωτερικό του μείκτη που οδηγεί σε ασυνεπή διάθεση.Η στατική ανάμειξη λειτουργεί καλά για υγρά με συστατικά Α και Β που είναι σχετικά κοντά στην ιξώδες ή απαιτούν ονομαστικές αναλογίες ανάμειξης όπως 1Μερικά παραδείγματα μπορεί να είναι σιλικόνη ή ρητίνες με βάση το επόξυ.

Στους δυναμικούς αναμεικτές, τα υλικά περιστρέφονται μέσα σε ένα θάλαμο αναμειγνύσεως με ένα σχοινί ή μια ρόδα με τη βοήθεια περιστροφικών κινητήρων αέρα, ηλεκτρικών ή υδραυλικών.το υλικό εισέρχεται σε θάλαμο με περιστρεφόμενο στοιχείο. δημιουργείται υψηλότερη ανάμειξη και κοπή, παρέχοντας καλύτερη ανάμειξη.

Οι περισσότεροι δυναμικοί αναμεικτες πρέπει να καθαρίζονται πλήρως μετά τη χρήση, γεγονός που απαιτεί χρόνο και εκθέτει τους εργαζόμενους σε επικίνδυνα απόβλητα.είναι διαθέσιμη υβριδική κεφαλή διανομής που συνδυάζει δυναμική ανάμειξη με δωρεάν διαλύτες θάλαμους ανάμειξης.

Μια δυναμική βαλβίδα ανάμειξης χρησιμοποιεί μια βάζα μιας χρήσης ή παρόμοιο στατικό μείγμα τύπου που μπορεί να περιστρέφεται με την πορεία ροής για να αναμείξει τα 2 συστατικά καθώς ταξιδεύουν μέσω του θαλάμου ανάμειξης.

Ο αριθμός και ο τύπος των δυναμικών στοιχείων ανάμειξης μπορεί να είναι περιορισμένοι, αλλά η βαλβίδα ανάμειξης θα έχει ρυθμίσεις που επιτρέπουν την επιλογή της ταχύτητας περιστροφής του αναμεικτήρα για την επίτευξη του σωστού αναμειγνύματος.Η πολύ αργή ταχύτητα ενός μικτήρα μπορεί να οδηγήσει σε ακατάλληλη ανάμειξη υλικού και σε κακή σκληρότητα και/ή προσκόλλησηΗ υπερβολική ταχύτητα μπορεί να οδηγήσει σε πρόωρη θέρμανση μέσα στον θάλαμο ανάμειξης, η οποία οδηγεί σε ασυνεπή διάθεση.Τα δυναμικά συστήματα ανάμειξης παρέχουν υψηλότερα επίπεδα κοπής στα υγρά από τα στατικά συστήματαΑυτό επιτρέπει την επεξεργασία υγρών με συστατικά Α και Β τα οποία μπορεί να έχουν ένα μεγάλο δείκτη ντέλτα ιξώδους και/ή ένα μεγάλο λόγο μείγματος, όπως μια κόλλα με βάση το ουρεθάνιο, σε ορισμένες περιπτώσεις έως και 100:1.

Συμπεράσματα

Ενώ οι πολλές μεταβλητές που εμπλέκονται μπορεί να φαίνονται συντριπτικές, με την κατανόηση των βασικών των διαθέσιμων τεχνολογιών μέτρησης μαζί με τις ιδιότητες του υγρού,ένα κατάλληλο σύστημα μείγματος μετρητών μπορεί να αναπτυχθεί αρκετά εύκολαΟι περισσότερες πληροφορίες που παρέχονται στην αρχή ενός έργου θα ελαχιστοποιήσουν την αλλαγή τυχόν ζητημάτων επεξεργασίας κατά την υλοποίηση του εξοπλισμού.Η σαφώς καθορισμένη μέτρηση και η χειρισμός υγρών μπορούν να οδηγήσουν σε σταθερή εφαρμογή διανομής στην παραγωγή.

Επικοινωνήστε μαζί μας. Σήμερα θα επικοινωνήσουμε με έναν από τους ειδικούς μας για να σας βοηθήσει να επιλέξετε την τέλεια εγκατάσταση για να καλύψετε τις ανάγκες και τον προϋπολογισμό σας.

ΙΙΙ.Προδιαγραφή:

Κατάλληλο υλικό:Για την αδιάβροχη, κόλλα, σταθερή, διμερή κόλλα.

Όπως:Κρυστάλλινη ή λιγότερο πρόσθετη κόλλα -- Σιλικόνη, επωξικό, πολυουρεθάνιο (PU), κλπ.

Εφαρμογές:Προϊόντα LED, Εργατεχνία, Ηλεκτρονικά εξαρτήματα

Όπως:Φωτοβολταϊκός διακόπτης, φωτοβολταϊκός μετατροπέας κλπ.

ΙΙΕφαρμογή:
